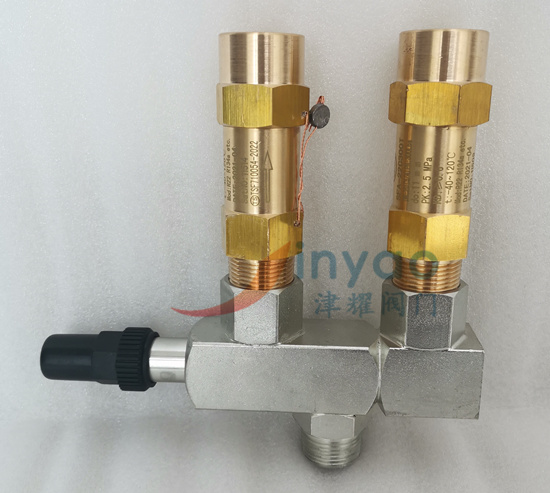

冷凍機安全閥SFA-22C300T實拍圖
安全閥SFA-22C300T和SDA-22C300T是為冷凍機冷凝器、蒸發器配套的超壓保護裝置，產品試驗及性能符合美國ANSI B16.34。ANSI/ASHRAE 15-78及我國GB12241-12243等有關標準要求。中央空調配件專用安全閥是一種結構小巧，重量輕，適用于冷凍設備主機超壓保護的安全裝置，全身采用黃銅棒材加工而成，密封采用聚四氟乙烯F4材料，密封性能高，泄露量符合ANSI標準。

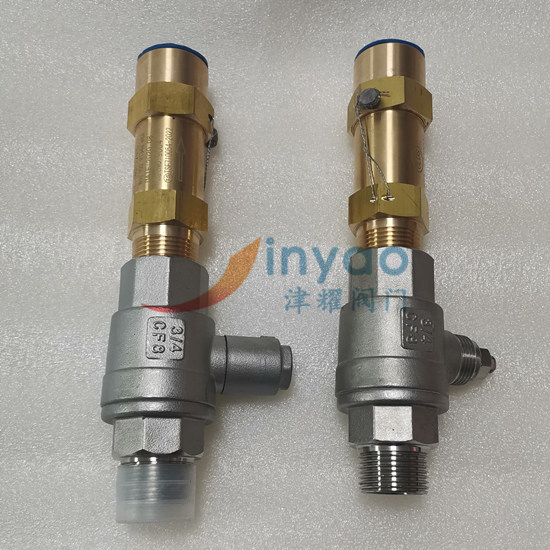

蒸發器安全閥SFA-22C300T實拍圖片
冷凍機安全閥性能參數：
|
型號 |
SFA-22C300T |
SDA-22C300T |
|
公稱壓力 |
5.0MPa |
5.0MPa |
|
公稱通徑 |
DN8‐DN32mm |
DN8‐DN32mm |
|
強度試驗壓力 |
7.5MPa |
7.5MPa |
|
整定壓力 |
客戶要求 |
|
|
排放壓力 |
≤1.1倍整定壓力 |
|
|
密封壓力 |
0.9倍整定壓力 |
|
|
密封性 |
氣壓試驗2分鐘無泄漏 |
|
|
適用溫度 |
-40～105℃ |
|
|
適用介質 |
R12、R22、R500等制冷劑 |
|
|
序號 |
零件名稱 |
材料 |
|
1 |
閥體 |
HPb59-1 |
|
2 |
密封圈 |
PTFE |
|
3 |
閥瓣 |
HPb59-1 |
|
4 |
彈簧 |
50CrVA |
|
5 |
調整螺母 |
HPb59-1 |
|
6 |
墊片 |
T3 |
|
7 |
螺母 |
HPb59-1 |
安全閥SFA-22C300T額定排氣量（空氣）：
|
規格 mm(in) |
喉徑 mm |
整定壓力 Psig（MPa） |
|||||||||
|
200（1.38） |
250（1.72） |
300（2.07） |
350（2.42） |
400（2.76） |
|||||||
|
Lbs/min |
kg/min |
Lbs/min |
kg/min |
Lbs/min |
kg/min |
Lbs/min |
kg/min |
Lbs/min |
kg/min |
||
|
DN8(1/4) |
6.3 |
9 |
4.08 |
11.5 |
5.38 |
13.5 |
6.12 |
15.5 |
7.03 |
18 |
8.16 |
|
DN10(3/8) |
7 |
12 |
5.44 |
14.5 |
6.58 |
17 |
7.71 |
20 |
9.07 |
22.5 |
10.2 |
|
DN15(1/2) |
7.8 |
14.5 |
6.58 |
18 |
8.16 |
21.5 |
9.75 |
25 |
11.3 |
28 |
12.7 |
|
DN20(3/4) |
11 |
29 |
13.1 |
35.5 |
16.1 |
42.5 |
19.2 |
49.5 |
22.4 |
56 |
25.4 |
|
DN25(1) |
18 |
77.5 |
35.1 |
95.5 |
43.3 |
114 |
51.7 |
132.5 |
60.1 |
150.5 |
68.2 |
|
DN32(1-1/4) |
26.5 |
168 |
76.2 |
207 |
93.9 |
247 |
112 |
287 |
130 |
319.5 |
144 |
|
DN20(7/8) |
12.7 |
38 |
17 |
48 |
22 |
56 |
25 |
65 |
29 |
73 |
33 |
|
DN25(1-5/16) |
16 |
60 |
27 |
74 |
34 |
88 |
40 |
103 |
47 |
117 |
53 |
|
DN32(1-5/8) |
22 |
114 |
52 |
140 |
64 |
167 |
76 |
194 |
88 |
220 |
99.8 |
安全閥SFA-22C300T連接尺寸：
|
規格 mm(in) |
連接螺紋尺寸 (in) |
高度 (mm) |
|
|
進口 |
出口 |
||
|
DN8(1/4) |
1/4-18MNPT |
5/8-18UNF |
80 |
|
DN10(3/8) |
3/8-18MNPT |
5/8-18UNF |
90 |
|
DN15(1/2) |
1/2-14MNPT |
7/8-14UNF |
95 |
|
DN20(3/4) |
3/4-14MNPT |
3/4-14FNPT |
100 |
|
DN25(1) |
1-11.5MNPT |
1-11.5FNPT |
120 |
|
DN32(1-1/4) |
11/4-11.5MNPT |
11/2-11.5FNPT |
175 |
|
DN20(7/8) |
7/8-14UNF |
11/4-12UNF |
108 |
|
DN25(1-5/16) |
15/16-12UN |
1-11.5FNPT |
118 |
|
DN32(1-5/8) |
15/8-12UN |
11/4-11.5NPT |
140 5.0MPa |
